Pertes de charge et stabilite de debit sur boucles d eau glacee : dimensionnement, vannes et prevention des oscillations

Stabilite de debit : enjeux process et exploitation

Pourquoi le debit stable conditionne la performance

Sur une boucle d eau glacee, la stabilite de debit ne releve pas uniquement du confort de reglage. Elle conditionne directement la tenue de temperature aux echangeurs, la securite hydraulique (risque de cavitation, depassement de pertes de charge, fonctionnement hors plage de pompe) et la stabilite de regulation (oscillations de vannes, variations rapides de deltaP, a coups de pression).

Dans les environnements exigeants rencontres par EURODIFROID (laboratoires, R&D, instrumentation, agroalimentaire), une instabilite de debit peut se traduire par des derives de temperature, des declenchements de securites sur groupes froids (HP BP selon architecture) ou une degradation mesurable de performances sur des procedes sensibles (refroidissement d equipements de test, bancs d essais, applications a faible inertie thermique).

Objectif de la demarche

L objectif est de relier de maniere operationnelle pertes de charge, autorite de vanne et strategie de pompage, puis de proposer des actions de conception et de mise au point pour obtenir un reseau debit stable, deltaT maitrise et regulation robuste, y compris en charge variable.

DeltaP variable : mecanismes d instabilite courants

Reseau moderne : performant mais sensible

Les reseaux d eau glacee actuels combinent souvent vannes 2 voies modulantes, pompes a vitesse variable, echangeurs a faible volume (ex. plaques brasees) et des exigences de precision accrues. Cette combinaison peut etre tres efficiente energetiquement, mais elle devient instable si le dimensionnement hydraulique et l equilibrage ne donnent pas aux organes de regulation une zone de fonctionnement bien conditionnee.

1 Pertes de charge mal reparties

Un reseau pilotable doit presenter une perte de charge suffisante au niveau des organes de controle (vannes) pour garantir leur autorite, sans concentrer l ensemble de la dissipation sur un seul composant.

• Reseau trop serre (diametres insuffisants, accessoires nombreux, filtres colmatables, pertes singulieres sous estimees) : reserve de pression faible, risque de manque de debit et sensibilite accrue aux variations de position de vanne.
• Reseau trop ouvert (pertes lineaires faibles) : la vanne devient la principale perte de charge. A faible ouverture, la caracteristique hydraulique est fortement non lineaire, ce qui augmente le gain boucle et favorise les oscillations.

2 Autorite de vanne insuffisante

La stabilite avec une vanne modulante depend fortement de l autorite de vanne, classiquement definie au debit nominal par :
Av = deltaP vanne / (deltaP vanne + deltaP reste de la branche).

Lorsque Av est trop faible, la vanne ne travaille plus avec une relation previsible entre position et debit (ou puissance echangee). Sur site cela se manifeste par : chasse de vanne, oscillations de temperature, bruits hydrauliques, fluctuations de deltaP et perturbation des instruments (debitmetres, capteurs de pression).

3 Pompes a vitesse variable : consigne et capteur mal choisis

Une regulation de pompe sur deltaP est robuste si le point de mesure represente le cas hydraulique defavorise et si la consigne est limitee au strict besoin. Un capteur mal place ou une consigne trop elevee peut entrainer surpressions locales, fermetures brutales de vannes, fonctionnement hors zone stable de la pompe et declenchement de protections.

4 Decouplage primaire secondaire : melanges et boucles antagonistes

Avec bouteille de decouplage ou collecteur commun, un desequilibre entre debit primaire et secondaire peut creer du melange, relever la temperature de depart secondaire et declencher des boucles de regulation antagonistes (groupe froid qui module alors que les vannes chassent). Le decouplage doit donc etre pense comme un organe hydraulique et de controle, pas seulement comme un raccordement.

5 Effets terrain : air, colmatage, NPSH et cavitation

Des instabilites peuvent provenir de causes non purement calculatoires : poches d air, degazage insuffisant, filtres encrasses, vannes partiellement obstruees ou cavitation intermittente. La cavitation est typiquement liee a une insuffisance de NPSH disponible (NPSHa) par rapport au NPSH requis par la pompe (NPSHr), par exemple si les pertes a l aspiration augmentent, si le niveau de bac baisse ou si la temperature du fluide augmente (pression de vapeur plus elevee).

Concevoir un reseau debit stable et regulable

1 Dimensionnement : courbes reseau pompe et scenarios

Une base solide consiste a etablir la courbe reseau complete (pertes lineaires, pertes singulieres, echangeurs, filtration) au debit nominal, puis a verifier :

• le point de fonctionnement pompe dans une zone de rendement acceptable,
• la reserve de pression aux bornes des organes de regulation,
• le debit minimal admissible et son maintien lorsque des vannes se ferment.

En environnement laboratoire, il est recommande de verifier plusieurs scenarios (ex. 30 60 100 pourcent de charge, branches fermees, fonctionnement degrade) afin de valider la stabilite.

2 Choisir les vannes : Kv Kvs, loi et actionneur

Objectif : que la vanne soit un organe de controle, pas un etranglement instable. Bonnes pratiques :

• dimensionner le Kv Kvs pour obtenir une perte de charge significative aux conditions nominales, sans penaliser excessivement l energie de pompage,
• eviter le surdimensionnement des vannes (cause frequente d oscillations),
• privilegier une caracteristique egal pourcentage lorsque la deltaP varie fortement,
• verifier la compatibilite vanne actionneur (resolution, hystereses, temps de course) et l adequation au pas de regulation souhaite.

Dans certains reseaux a deltaP tres variable, les vannes a debit independant de la pression (PICV) peuvent aider a stabiliser le debit de branche et simplifier l equilibrage, sous reserve d une selection rigoureuse (plage de regulation, pertes disponibles, niveau de bruit, strategie de mise en service).

3 Regulation deltaP : emplacement du capteur et consigne minimale

Pour une pompe a vitesse variable, la boucle deltaP doit etre construite autour du cas defavorise :

• placer le capteur de deltaP sur la zone hydraulique critique (depart retour),
• definir une consigne deltaP minimale garantissant le debit nominal sur la branche defavorisee vanne ouverte,
• integrer un plancher de vitesse ou de debit pour eviter les instabilites a tres faible debit et proteger certains echangeurs.

En exploitation, la sobriete energetique peut aussi s appuyer sur les exigences d ecoconception applicables aux moteurs et variateurs, en lien avec la directive 2009/125/CE et le reglement (UE) 2019/1781 (moteurs et variateurs).

4 Prevenir les oscillations : amortissement hydraulique et logique

Les oscillations ne sont pas uniquement un probleme de PID. Elles apparaissent souvent quand le systeme est trop reactif (gain hydraulique eleve) et peu inertiel. Mesures frequentes :

• by-pass differentiel correctement dimensionne et regle pour limiter les pics de deltaP lors de fermetures rapides de vannes,
• reserve d inertie (volume tampon) lorsque la charge varie brutalement,
• rampe sur consignes, filtrage de mesure, anti windup du PID et temporisations pour limiter les cycles courts.

5 Mise au point : equilibrage et verification instrumentee

La stabilite se valide par la mesure. Une mise au point robuste consiste a instrumenter temperatures, deltaP et debit (si disponible), puis a verifier :

• un deltaT coherent aux echangeurs au debit nominal,
• l absence de chasse de vannes sur des pas de charge realistes,
• l absence de cavitation (bruit caracteristique, pression aspiration, evolution de deltaP),
• la derive de pertes de charge liee a la filtration sur les premieres semaines d exploitation.

Conformite : points de reglementation a integrer

Equipements sous pression et documentation

Selon les pressions volumes et la conception, certains composants peuvent relever de la reglementation des equipements sous pression. Le cadre europeen est donne par la directive 2014/68/UE, declinee en France par des textes d application dont des dispositions figurent sur Lefrance (arrete du 4 decembre 2014 relatif aux appareils a pression). En pratique, cela implique une exigence elevee sur la documentation, l identification, et les regles de mise a disposition sur le marche selon la categorie applicable.

Fluides frigorigènes : obligations de manipulation

Si la solution integre un circuit frigorifique, les obligations relatives aux gaz fluorés et a la manipulation des fluides s appliquent. Le cadre UE a evolue avec le reglement (UE) 2024/573 relatif aux gaz a effet de serre fluorés. En France, les exigences operationnelles s appuient notamment sur le code de l environnement (articles R543-75 a R543-123) concernant les fluides frigorigènes utilises dans les equipements thermodynamiques (attestation de capacite, encadrement des operations).

Bonnes pratiques de securite frigorifique

Pour la securite des systemes frigorifiques (conception, installation, exploitation), la norme NF EN 378 constitue une reference de bonnes pratiques dans le domaine (exigences de securite et d environnement pour les systemes et appareils frigorifiques).

Exemples de solutions EURODIFROID

Decouplage fin de ligne et stabilite locale

Selon le besoin (antigel local, stabilite de temperature au plus pres d un equipement, charge pulsée), un decouplage ou un echangeur fin de ligne peut stabiliser l hydraulique et isoler la regulation process des variations du reseau.

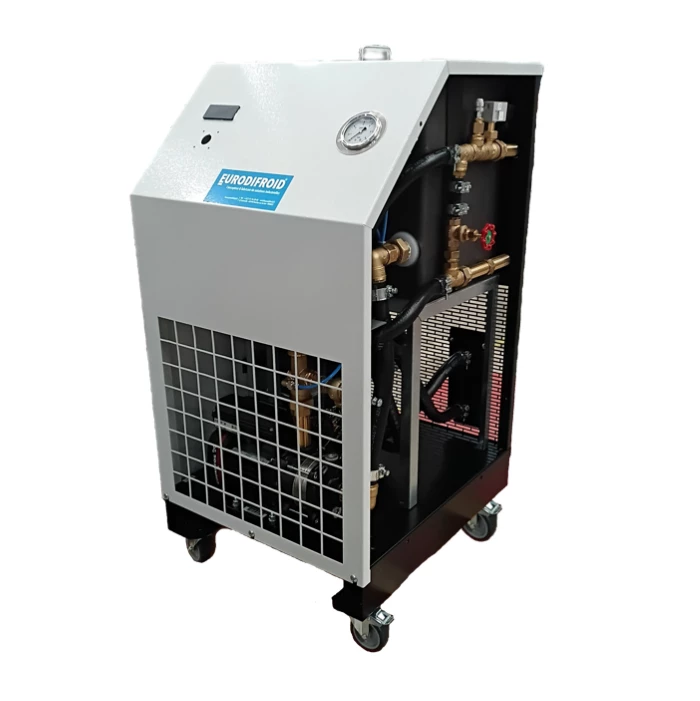

• Ensemble refroidisseur d eau + echangeur(s) fin de ligne pour laboratoires : pertinent pour decoupler un circuit secondaire et maitriser les contraintes locales (precision, antigel, variations rapides de charge).

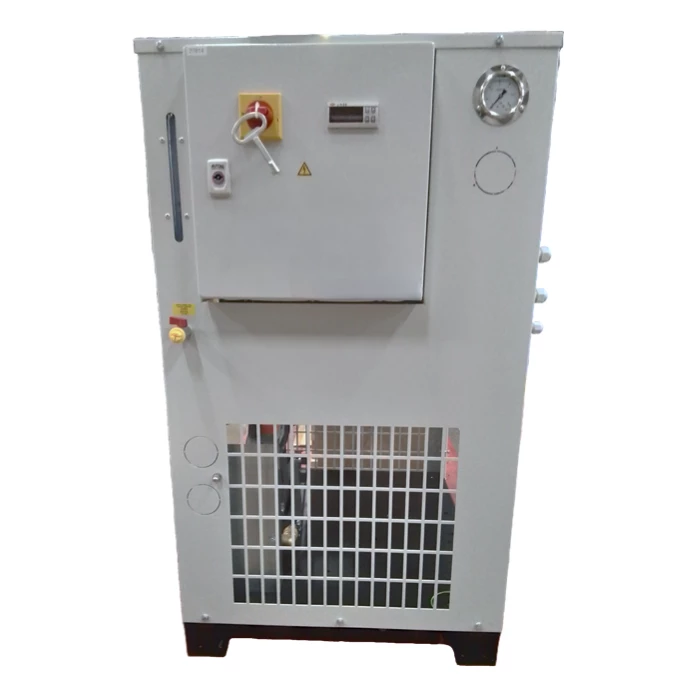

• Refroidisseurs d eau configurables RFI 300-700 : adaptes aux reseaux industriels ou la strategie deltaP, la modularite hydraulique et l integration (capteurs, supervision selon projet) contribuent a reduire les instabilites en charge variable.

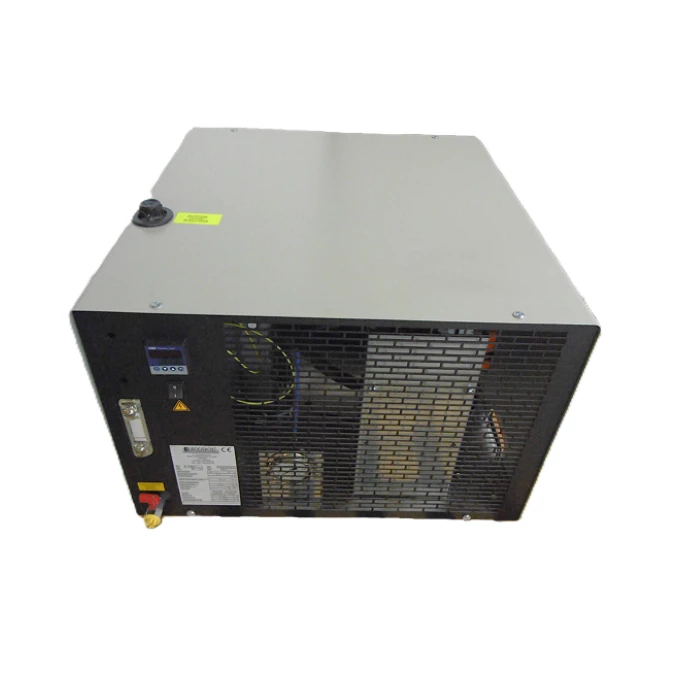

• Refroidisseur d eau fin de ligne - ECH LABO 2.5 a 4.5 kW : utile pour stabiliser localement le controle thermique au plus pres d un equipement, en reduisant l impact des variations de pression et de debit du reseau principal.

A retenir : stabiliser, mesurer, maintenir

Synthese des leviers

La stabilite de debit sur une boucle d eau glacee repose sur un triptyque :

• dimensionnement coherent des pertes de charge (ni reseau trop serre ni trop ouvert),
• vannes correctement choisies (autorite, Kv Kvs, loi) et actionneurs adequats,
• strategie de pompage deltaP adaptee (capteur bien place, consigne minimale, planchers de fonctionnement).

Les oscillations signalent le plus souvent un manque d autorite, une deltaP mal maitrisee, une inertie insuffisante ou une derive d exploitation (air, colmatage, conditions NPSH). Une demarche structuree (calcul, mise au point instrumentee, maintenance) permet d obtenir un reseau stable, performant et energetiquement sobre.

Ouverture

A l avenir, l instrumentation (deltaP, debit, energie) et des strategies de pilotage plus adaptatives peuvent encore renforcer la robustesse, a condition que la conception hydraulique de base reste saine et verifiable.

Conclusion

Benefices et demande de devis

Un reseau d eau glacee stable se traduit par une meilleure tenue de temperature, moins d alarmes et d arrets intempestifs, une regulation plus douce et une consommation de pompage mieux maitrisee. Pour dimensionner ou fiabiliser votre boucle (selection vannes, strategie deltaP, decouplage primaire secondaire, mise au point et diagnostic terrain), contactez EURODIFROID et demandez un devis adapte a votre application.
