Ce produit est recommandé pour
- connexion de périphériques via USB-A et USB-C
- pilotage de plates-formes de pesage mono-capteur de la série CY10
- intégration de réseaux d’automatisation via Modbus TCP/IP
Description du produit

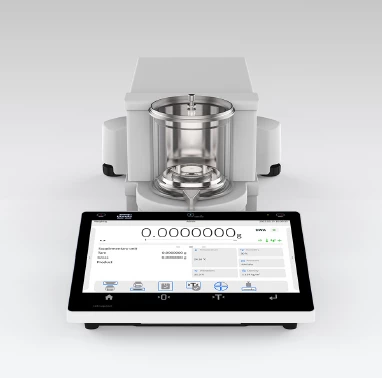

Le PUE CY10 est un terminal de pesage RADWAG destiné à piloter des balances de précision et des plates-formes mono-capteur de la série CY10. Conçu pour un usage industriel et de laboratoire, il intègre un afficheur graphique couleurs tactile de 10 pouces, permettant une exploitation rapide des fonctions de pesage et une interaction ergonomique avec l’opérateur. Son boîtier ABS + aluminium et son degré de protection IP43 contribuent à une utilisation durable en environnement de production.
Le terminal PUE CY10 se distingue par une connectivité étendue, facilitant l’intégration dans les systèmes d’automatisation et les architectures informatiques : Ethernet, Wi?Fi® et mode hotspot sont disponibles, ainsi que des interfaces filaires USB-A, USB?C, RS 232 (COM3) et HDMI. Cette combinaison permet la connexion de périphériques (ex. stockage USB, affichage externe), l’échange de données et l’exploitation à distance sur des dispositifs connectés via hotspot (smartphone, tablette ou ordinateur).
Le PUE CY10 s’appuie sur un système Linux, un processeur quad-core Broadcom cadencé à 1,5 GHz et une mémoire de 16 GB avec 2 GB RAM. Il peut coopérer avec jusqu’à deux plates-formes de pesage et propose un mode « Tare » étendu, ainsi qu’une gestion de statistiques pouvant être mise à jour par produit ou globalement. Pour l’intégration industrielle, le terminal prend en charge Modbus TCP/IP, permettant notamment la lecture de masse, le zérotage, le tarage et la configuration de paramètres tels que les seuils MIN et MAX.
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Alimentation | 12–15 V DC |
| Augmentation maximale de signal | 19,5 mV |
| Consommation d’énergie | 1 A |
| Degré de protection | IP43 |
| Fréquence processeur | 1,5 GHz |
| Impédance maximale de transducteurs tensométriques | 1200 Ω |
| Impédance minimale de transducteurs tensométriques | 50 Ω |
| Mémoire interne | 16 GB |
| Mémoire vive (RAM) | 2 GB |
| Nombre maximal de plates-formes desservies | 2 |
| Nombre maximal d’échelons de légalisation | 10000 |
| Pression maximale sur un échelon de légalisation | 3,25 µV |
| Taille d’afficheur | 10 in |
| Température de travail maximale | 40 °C |
| Température de travail minimale | -10 °C |
| Tension d’alimentation sur le transducteur tensométrique (valeur 1) | 0,4 µV |
| Tension d’alimentation sur le transducteur tensométrique (valeur 2) | 5 V |
FAQ - Informations clés
Quelle est la taille d’afficheur du terminal de pesage PUE CY10 ?
La taille d’afficheur du terminal de pesage PUE CY10 est de 10 in.
Quel est le degré de protection du terminal de pesage PUE CY10 ?
Le degré de protection du terminal de pesage PUE CY10 est IP43.
Quelle est la plage d’alimentation du terminal de pesage PUE CY10 ?
La plage d’alimentation du terminal de pesage PUE CY10 est de 12–15 V DC.
Quelle est la consommation du terminal de pesage PUE CY10 ?
La consommation du terminal de pesage PUE CY10 est de 1 A.
Quel est le nombre maximal d’échelons de légalisation du terminal de pesage PUE CY10 ?
Le nombre maximal d’échelons de légalisation du terminal de pesage PUE CY10 est de 10000.
Quelle est la tension d’alimentation sur le transducteur tensométrique (valeur 1) du terminal de pesage PUE CY10 ?
La tension d’alimentation sur le transducteur tensométrique (valeur 1) du terminal de pesage PUE CY10 est de 0,4 µV.
Quelle est la pression maximale sur un échelon de légalisation du terminal de pesage PUE CY10 ?
La pression maximale sur un échelon de légalisation du terminal de pesage PUE CY10 est de 3,25 µV.
Quelle est l’impédance minimale de transducteurs tensométriques du terminal de pesage PUE CY10 ?
L’impédance minimale de transducteurs tensométriques du terminal de pesage PUE CY10 est de 50 Ω.
Quelle est l’impédance maximale de transducteurs tensométriques du terminal de pesage PUE CY10 ?
L’impédance maximale de transducteurs tensométriques du terminal de pesage PUE CY10 est de 1200 Ω.
Quelle est la tension d’alimentation sur le transducteur tensométrique (valeur 2) du terminal de pesage PUE CY10 ?
La tension d’alimentation sur le transducteur tensométrique (valeur 2) du terminal de pesage PUE CY10 est de 5 V.
Quelle est l’augmentation maximale de signal du terminal de pesage PUE CY10 ?
L’augmentation maximale de signal du terminal de pesage PUE CY10 est de 19,5 mV.
Quelle est la température minimale de travail du terminal de pesage PUE CY10 ?
La température minimale de travail du terminal de pesage PUE CY10 est de -10 °C.
Quelle est la température maximale de travail du terminal de pesage PUE CY10 ?
La température maximale de travail du terminal de pesage PUE CY10 est de 40 °C.
Quelle est la fréquence du processeur du terminal de pesage PUE CY10 ?
La fréquence du processeur du terminal de pesage PUE CY10 est de 1,5 GHz.
Quelle est la capacité de mémoire interne du terminal de pesage PUE CY10 ?
La capacité de mémoire interne du terminal de pesage PUE CY10 est de 16 GB.
Quelle est la mémoire vive (RAM) du terminal de pesage PUE CY10 ?
La mémoire vive (RAM) du terminal de pesage PUE CY10 est de 2 GB.
Quel est le nombre maximal de plates-formes desservies par le terminal de pesage PUE CY10 ?
Le nombre maximal de plates-formes desservies par le terminal de pesage PUE CY10 est de 2.
