Diagnostic de perte d'adhérence de revêtements par cartographie d'énergie de surface

Illustrations

Dans l'industrie, une perte d'adhérence d'un revêtement fonctionnel peut provoquer des délaminations localisées, des non-conformités et des arrêts de production. Pour un fabricant confronté a une variabilité d'adhérence difficile a expliquer (préparation de surface, contamination, sous-réticulation), la mise en place d'une cartographie d'énergie de surface et la mesure des angles de contact avançant et reculant (hystérèse de mouillage) avec des solutions KRÜSS permettent d'objectiver l'hétérogénéité et de valider des actions correctives.

Contexte et problématique industrielle

Ce cas d'utilisation décrit une situation typique rencontrée par des industriels appliquant des revêtements fonctionnels (peintures techniques, vernis, couches barrières, revêtements anti-rayure, traitements de surface, dépôts organiques ou hybrides) sur des substrats métalliques, polymères, composites, verre ou céramiques.

Symptômes observés sur ligne ou en contrôle qualité

Perte d'adhérence progressive ou localisée (arrachements, cloques, pelage, délamination).
Variabilité inter-lots et/ou intra-pièce (zones conformes et non conformes sur une même surface).
Non-conformités en fin de ligne (tests d'adhérence, aspect, tenue mécanique), pouvant mener à des reprises ou des rebuts.
Arrêts de production ou dérives de procédés difficiles à stabiliser.

Pourquoi le diagnostic est complexe

L’adhérence d’un revêtement est notamment influencée par l’état physico-chimique du substrat, sa mouillabilité et les interactions à l’interface revêtement/substrat. Des défauts d'adhérence peuvent être causés par :

contamination organique (films, huiles, tensioactifs, traces de démoulant) ;
oxydation ou vieillissement de surface ;
micro-hétérogénéités et défauts de formulation (migration d'additifs, exsudation);
sous-réticulation / conversion incomplète du revêtement ;
préparation de surface insuffisante (nettoyage, plasma/corona, activation, dégraissage).

Sans mesures quantitatives et reproductibles, l'industriel risque de multiplier les réglages procédé "à l'aveugle" (paramètres de dépôt, séchage, réticulation, prétraitement), ce qui augmente les coûts, les délais de remise sous contrôle et le taux de rebut.

Impacts possibles (qualité, coûts, industrialisation)

Augmentation des produits non conformes et des retouches (peu ou pas détectables en amont si le défaut est latent).
Instabilité du procédé et dérives difficiles à corréler aux paramètres réglés.
Risque client : défaut de tenue en service (décollement, perte de fonctionnalité, baisse de durabilité).
Risque industriel : incapacité à discriminer une cause matière d'une cause préparation/traitement de surface.

Solution : caractérisation par énergie de surface et hystérèse de mouillage.

La réponse consiste à déployer une méthodologie de cartographie d'énergie de surface et de mesure d'angles de contact dynamiques (à l'avancée et au recul) afin d'identifier les zones hétérogènes, optimiser la mouillabilité et rechercher une corrélation entre les écarts d'adhérence et les propriétés de surface.

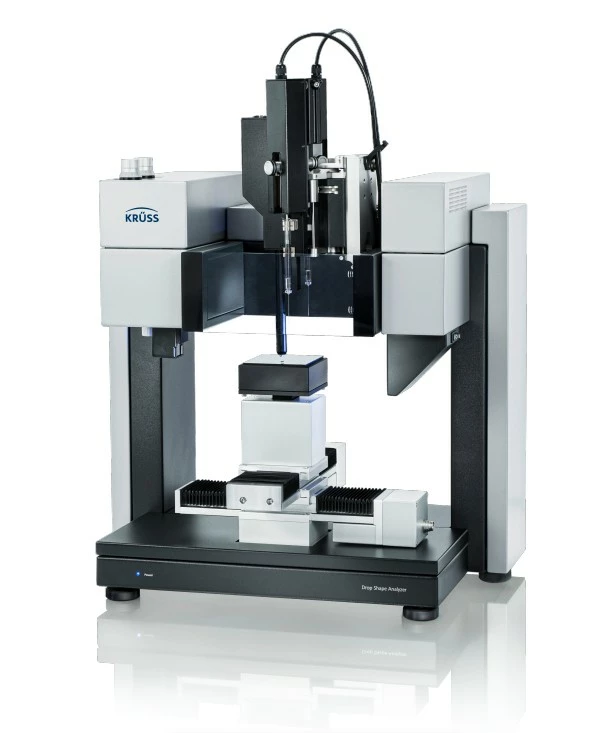

Les Drop Shape Analyzers KRÜSS, comme le DSA100E (photo 1) permettent d'automatiser les mesures positionnelles sur une surface et de caractériser les variations locales de mouillabilité et d'énergie libre de surface.

Principe métrologique (angles de contact à l'avancée et au recul)

Au lieu de se limiter à un angle "statique", la méthode mesure :

l'angle de contact à l'avancée (pendant le mouillage),
l'angle de contact au recul (pendant le démouillage),
et l'hystérèse = différence entre les deux, enseigne sur les non-idéalités de la surface, notamment sa rugosité, son hétérogénéité chimique ou la présence de phénomènes d’adsorption et de réorganisation interfaciale.

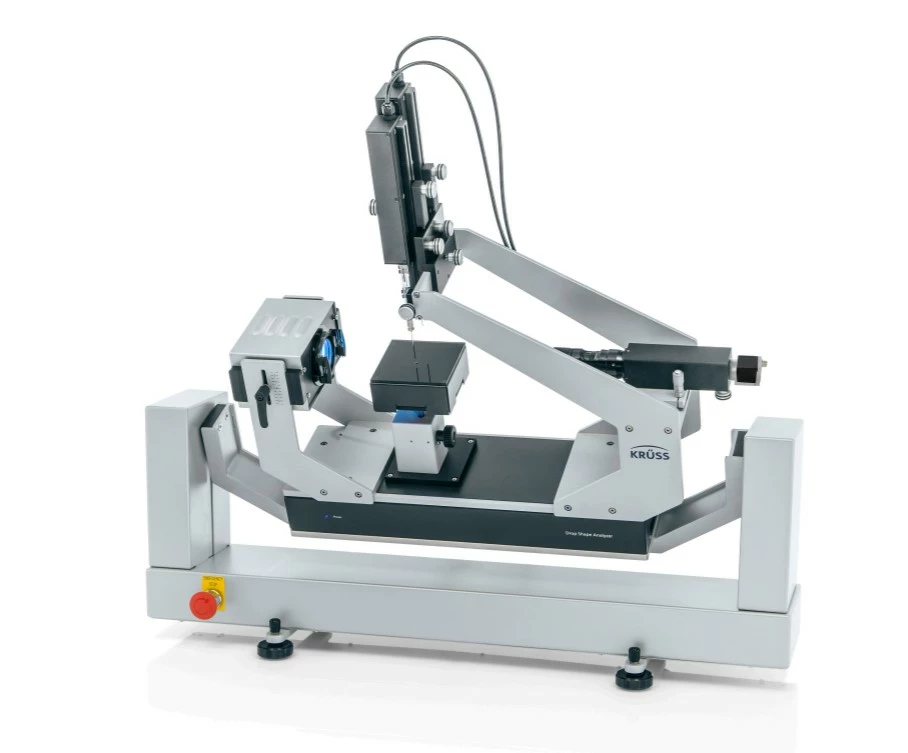

Avec le DSA25E KRÜSS, les angles de contact à l'avancée et au recul peuvent être déterminés en utilisant une table d'inclinaison (voir photo 2).

Déploiement du protocole de diagnostic

Mesures répétées d'angles de contact sur plusieurs positions d'une même pièce (maillage défini selon la zone fonctionnelle).
Utilisation de liquides de référence (sélectionnés selon la méthode d'énergie de surface retenue et la nature du revêtement).
Calcul de l'hystérèse de mouillage à partir des angles à l'avancée et au recul.
Calcul de l’énergie de surface (SFE) à partir des angles de contact mesurés avec plusieurs liquides de référence, selon un modèle adapté (par exemple OWRK).
Comparaison avant/après : nettoyage, activation (plasma/corona), modification des paramètres de dépôt ou de cuisson, changement de lot matière.

Ce que les résultats permettent de conclure (sans "supposer")

Les données issues des cartographies et de l'hystérèse permettent de :

qualifier l'homogénéité du revêtement sur la zone utile ;
mettre en évidence des variations de mouillabilité compatibles avec la présence de contaminants ou avec des modifications d'état de surface ;
corréler des écarts d'adhérence a des variations de mouillabilité, et donc orienter le diagnostic vers une cause surface/procédé plutôt que mécanique ;
valider une action corrective par des critères d'acceptation basés sur la stabilité et la dispersion des mesures.

Avantages pour un service industrialisation / qualité

Diagnostic objectivé : décisions basées sur des indicateurs mesurés plutôt que sur des essais itératifs.
Localisation des défauts : la cartographie met en évidence des zones problématiques (bords, surépaisseurs, zones d'ombre, zones de manipulation).
Comparabilité : suivi avant/après traitement et comparaison inter-lots ou inter-fournisseurs.
Réduction du temps de résolution des dérives d'adhérence, en ciblant les paramètres réellement influents (préparation de surface, contamination, réticulation, formulation).

Entreprise et expertise mobilisées

La solution s'appuie sur l'expertise de KRÜSS, spécialiste des instruments de caractérisation des surfaces et interfaces. Les systèmes DSA (Drop Shape Analyzers) KRÜSS permettent de mesurer et d'analyser la mouillabilité, les angles de contact statiques et dynamiques ainsi que l'énergie de surface, avec des solutions adaptées aussi bien aux mesures ponctuelles qu'à la caractérisation automatisée de grandes surfaces et à la cartographie positionnelle.

Ces mesures peuvent notamment être utilisées pour évaluer l'efficacité des traitements de surface, contrôler l'homogénéité de surfaces nettoyées ou revêtues et contribuer à l'analyse des phénomènes d'adhésion.

Pour en savoir plus sur l'entreprise : KRÜSS (fiche entreprise).

Points clés à retenir pour des cas similaires

La caractérisation de la surface permet d’identifier d’éventuelles variations d’état physico-chimique susceptibles de contribuer à une perte d’adhérence.
La mesure de l’angle de contact à l’avancée et au recul ainsi que l'hystérèse apportent une lecture plus discriminante qu'un angle de contact statique seul.
La cartographie d'énergie de surface transforme un défaut "diffus" en information exploitable : où se situe l'écart, quelle amplitude, et comment il évolue après correction.
