Tomographie électrique : principe, matériels ECT/ERT et bonnes pratiques

La tomographie électrique (ECT/ERT) regroupe les appareils capables d’imager la conductivité ou la résistivité d’un milieu en 2D ou 3D : réseaux multi-électrodes pour l’Electrical Resistivity Tomography et capteurs capacitifs pour l’Electrical Capacitance Tomography. Les entreprises référencées sur Fourni-Labo proposent des solutions complètes destinées aux géologues, ingénieurs procédés, chercheurs et responsables QHSE.

Définition et rôle

Principe physique : l’ERT injecte un courant et mesure la différence de potentiel entre électrodes ; l’ECT mesure les variations de capacité entre plaques pour reconstruire la distribution de phases. Ces techniques non destructives créent des modèles de résistivité ou de fraction volumique, utiles au contrôle en temps réel ou aux études du sous-sol.

Normes et conformité : les équipements respectent notamment la NF EN 61010-1 (sécurité électrique), l’ASTM D6431 (essais géophysiques de résistivité) ou les exigences ATEX lorsque le capteur est installé en zone explosive. Les logiciels d’inversion s’appuient sur des algorithmes conformes aux recommandations ISO 9001 en matière de traçabilité des données.

Cas d’usage et applications

Géotechnique et environnement : cartographie de nappes phréatiques, suivi de panache de pollution, inspection d’ouvrages d’art.
Industrie des procédés : suivi de la répartition multiphase (gaz/liquide/poudre) dans colonnes, optimisation du mélange ou de la fluidisation.
Recherche & développement : caractérisation de matériaux composites, contrôle d’humidité dans des éprouvettes, imagerie 4D en laboratoire.

• Exploration minière et géothermie
• Suivi de chantier de dépollution in-situ
• Contrôle qualité dans l’agro-alimentaire (taux d’air, homogénéité)
• Inspection de fondations et digues
• Optimisation énergétique de fours et réacteurs chimiques

Typologie des matériels disponibles

Systèmes ERT multi-électrodes : 24 à 192 canaux, générateurs de courant jusqu’à 2,5 A, commutateurs automatiques.
Câbles et électrodes : sondes piquet, plaques de surface, électrodes marine pour profils lacustres.
Modules d'acquisition haute résolution : 24 bits, synchro GPS, enregistrements 1 ms.

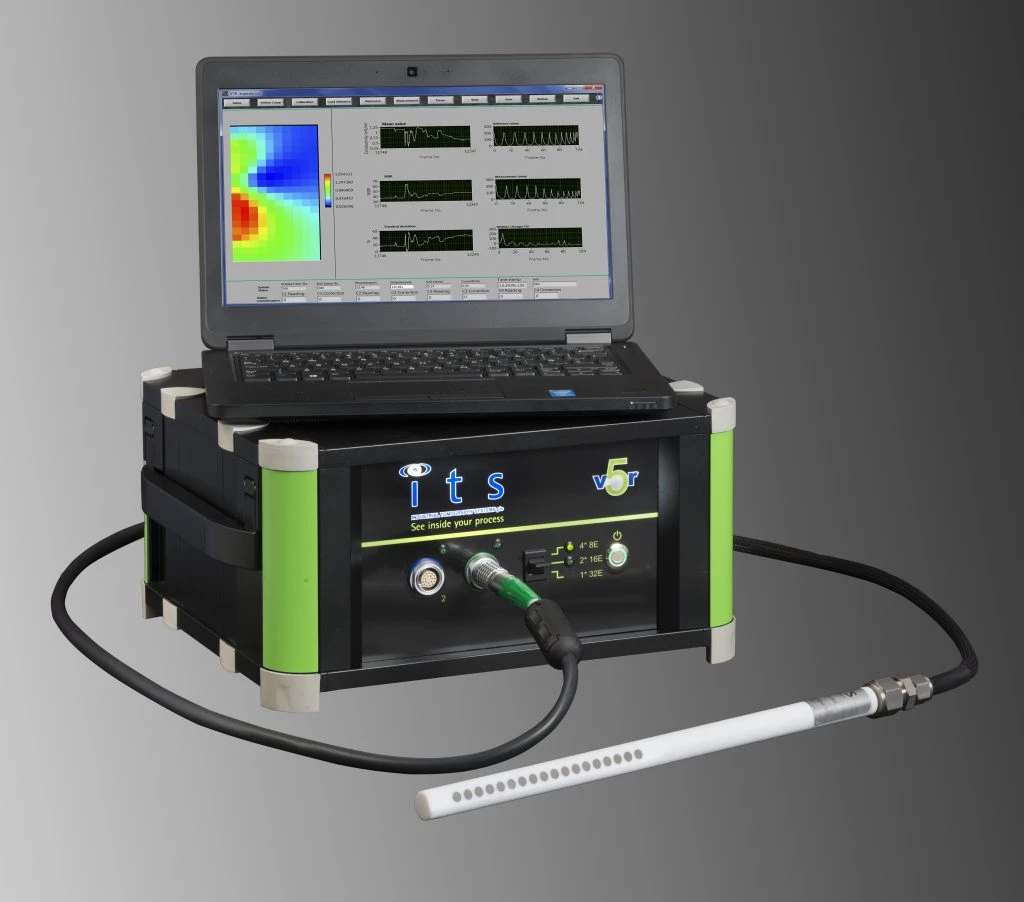

Capteurs ECT cylindriques ou plans : 8 à 64 plaques, boîtiers inox ou PEEK, température max. 200 °C.
Logiciels d’inversion et de visualisation : reconstruction 2D/3D, animation temporelle 4D, export SEG-Y.
Accessoires terrain : batteries Li-ion, bobines de câble, balise Wi-Fi robuste.

Avantages des solutions référencées

Efficacité opérationnelle : relevés rapides (jusqu’à 10 000 mesures/heure) réduisant la durée de chantier.
Haute résolution : pas de zone d’ombre grâce aux algorithmes d’inversion adaptative.
Polyvalence : mêmes centrales d’acquisition pour profils 2D de surface et imagerie verticale en forage.
Conformité réglementaire : traçabilité complète des données, rapports compatibles BRGM et ISO 14001.
Réduction des coûts : détection précoce de défauts évitant des forages supplémentaires ou l’arrêt d’un réacteur.

Conseils pour choisir votre équipement

Définir la résolution requise : une maille d’électrode de 0,5 m offrira un détail fin pour des inspections de dallage, alors qu’un pas de 5 m suffit pour un levé régional.
Tenir compte des conditions d’exploitation : température, pression, présence de H₂S ; préférez des capteurs ECT ATEX pour zones à risque.
Compatibilité logicielle : vérifiez l’export des jeux de données vers Res2DInv, EIDORS ou vos outils de calcul maison.
Service après-vente : plusieurs fabricants référencés sur Fourni-Labo offrent formation sur site, calibration annuelle et hotline 24/7.
